木製製品遺物の保存

一例　　　ＰＥＧ含浸装置、真空凍結乾燥装置

　わが国には湿潤な遺跡が多く、そこから出土する遺跡は遺跡は異状に水分を含んでおります。木製遺物の場合、
主な樹脂成分が抜け、代わりに大量の水分を含んでおりまして、高野豆腐のようにもろくなっています。
　過剰に含まれる水分を高分子物質のポリエチレングリコール（ＰＥＧ）と置き換えて恒久的な保存がはかられています。
ＰＥＧをしみこませるための「ＰＥＧ含浸装置」を各種とりそろえております。
　また、いかなる仕様の装置もご提供できるように準備いたしております。

《１》ＰＥＧによる保存処理
１
洗浄
木材に付着た泥
や汚れの洗い落
とし。特に割れ目
や隅の洗浄を丁
寧に。
２
事前保護
木材に傷が付い
たり、あるいは
変形しないよう
布を巻き付け、
支持板を添えて
補強。
３
水溶液の作成
通常の出土木材
では、最初に準
備するＰＥＧ水溶
液の濃度はおよ
そ２０％。
４ 保存期間の設定
遺物の保存状態をよく
観測し、保存処理に必
要な期間（通常は年単
位）を設定計画。

５
濃度管理
保存処理中の最
重要事項はＰＥＧ
溶液の濃度管理。
赤外線水分計は
簡易で迅速な濃
度計。
ＰＥＧ含浸装置
形　　　式
PB-170型
PB-250型
PB-300型
有効内寸
1750L×700W×700H
2500L×1000W×800H
3000L×1000W×800H
外径寸法
2555L×980W×900H
3305L×1340W×1010H
3805L×1340W×1010H
内 容 量
約　850リットル
約　2000リットル
約　2400リットル
重　　　さ
約　550kg
約　900kg
約　1100kg
電　　　源
200v　３相　6.3kw
200v　３相　7.6kw
200v　３相　9.0kw
液 循 環
縦形吸上ポンプ
縦形吸上ポンプ
縦形吸上ポンプ

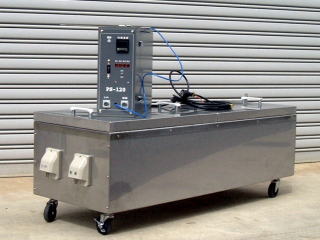

万能簡易型含浸装置














　形　　式 　　　　　　　　　　ＰＳ−１２０型
　有効内寸 400W×1200L×250H
外形寸法 455W×1370L×45H
加熱範囲 常温 〜 90度
電　　源 100V 　　1.5KW
　 備　　考 　　　　　　　　移動、設置が簡単です

《２》真空凍結乾燥装置による保存処理

１
洗浄
遺物はもろく複
雑な形のもの
が多い。洗浄は
丁寧に。木簡は
墨書部分を注意
深く取り扱う。		 ２
前処理
出土状態のまま
乾燥は可能だが、
事前に溶液や樹
脂をしみこませる
前処理法が効果
的。		 ３
予備凍結
予備凍結時の結
晶を大きくしない
ためには、極力
低温で、急冷す
るのがこつ。		 ４
真空乾燥
乾燥中の真空度
は高いほどよい。
コールドトラップの
温度は低いほど
乾燥能率がよい。		 ５
乾燥終了
乾燥終了の目安
は、遺物の重量
が一定になった
とき、真空上昇
が止まったとき。

小型


大型
形　　　　　式
AP-10B
AP-19B
AP-2-43B
AP-102B
AP-203B
AP-305B
乾燥庫寸法
360φ×700L
300φ×1200L
600φ×1500L
1200φ×2200L
1400φ×3200L
1400φ×5200L
棚 　寸　 法
320W×700×１段
290W×1200L×１段
500W×1500×２段
1000W×2000L
1000W×3000L
1000W×5000L
冷却・加熱性能
−３０℃〜６０℃
−３０℃〜６０℃
−３０℃〜６０℃
−３０℃〜６０℃
−３０℃〜６０℃
−３０℃〜６０℃
脱　水　能　力
８KG/回
１０KG/回
３０ＫＧ/回
１００KG/回
２００ＫＧ/回
５００ＫＧ/回
冷　　凍　　機
空冷0.75・0.4KW
空冷0.4・1.5KW
空冷0.75・2.2KW
水冷式　5.5KW
水冷式　7.5KW
水冷式　15KW
設備容量 電　機
AC3φ200V 2.5KW
AC3φ200V 4KW
AC3φ200V 7KW
AC3φ200V 11KW
AC3φ200V 16KW
AC3φ200V 29KW
融氷水
２０L/分
２０L/分
６０L/分
４５L/分
６０L/分
６０L/分
機　械　寸　法 910W×1100D×1500H 910W×1550D×1300H 1200W×2700D×1500H
３M×９M
３．５M×１１M
３．５M×１５M
